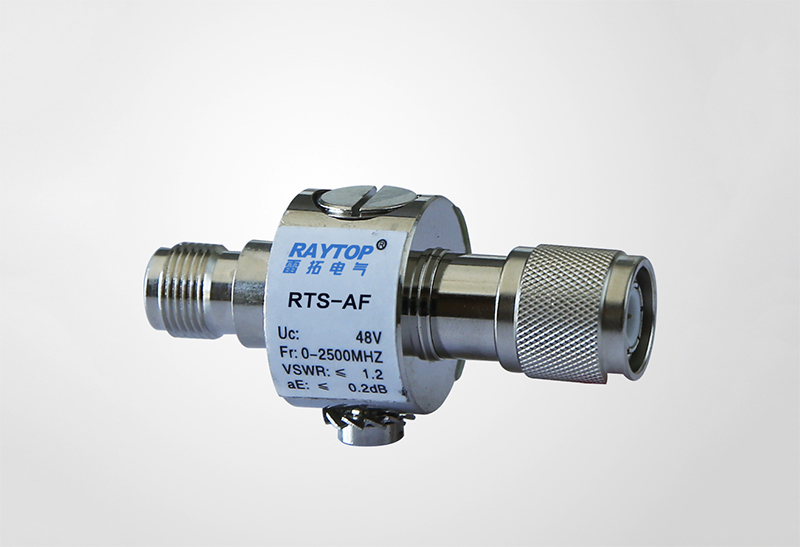

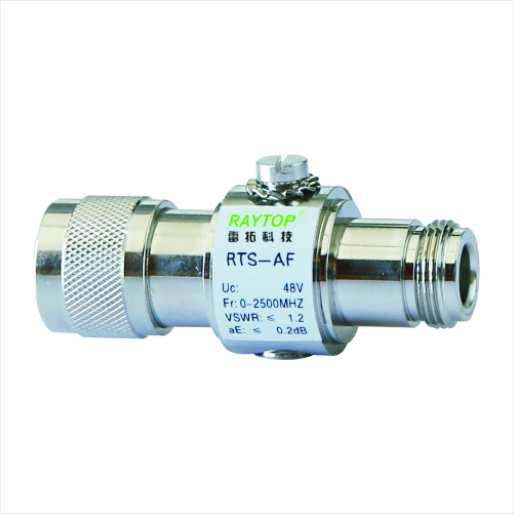

RTS-AF系列信号防雷器主要用于沿各种天馈线线路侵入设备的过电压的防护,如天馈信号设备(GSM CDMA WCDMA CDMA2000 TD-SCDMA等移动通信设备和有线电视等)。
1、 通流耐受能力大。
2、 插入损耗低。
3、 驻波系数小。
型号 |
RTS-AF50N |
RTS-AF50 |
RTS-AF50 |
RTS-AF50 |
RTS-AF/75F |
RTS-AF50N4 |
接口类型 |
N |
SL |
TNC |
BNC |
F |
N |
C2标称放电电流In(8/20μs) |
10KA |
50KA |
||||
C2标称放电电流Imax(8/20μs) |
20KA |
100KA |
||||
保护水平UP(C2 In) |
600V |
600V |
||||
特性阻抗 |
50Ω 75Ω |
50Ω |
||||
驻波比 |
<1.2 |
|||||
插入损耗 |
<0.2dB |
|||||
频率范围 |
0-2.5GHZ |
80 |
MHZ-2400MHz |
|||
失效模式 |
线路对地短路或断开 |
|||||
接地方式 |
接地螺丝 |
|||||
工作环境温度 |
-40-70℃ |
|||||
外壳材料 |
金属 |
|||||
防护等级 |
IP65 |
|||||
测试标准 |
GB/T18802.21/IEC61643-21 |
|||||
认证 |
RoHs |
