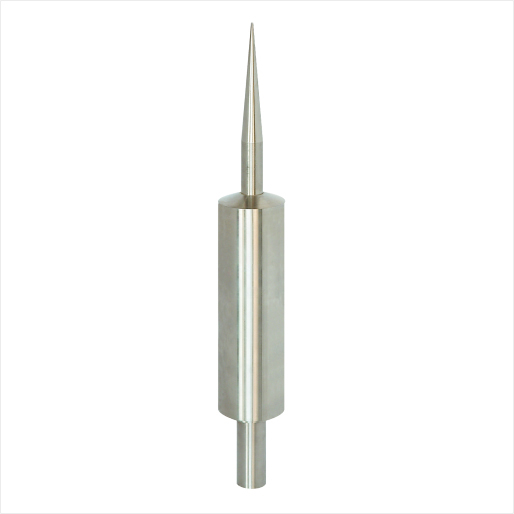

RT-LR-1
|
类别 |
I类高度保护 |
对比保护半径（米） |
II类高度保护 |
对比保护半径（米） |
III类高度保护 |
对比保护半径（米） |
|
|
5 |
42 |
5 |
57 |
5 |
64 |
|
|
6 |
42 |
7 |
58 |
8 |
67 |
|
|
7 |
43 |
8 |
59 |
10 |
68 |
|
|
8 |
43 |
10 |
60 |
15 |
72 |
|
|
10 |
43 |
15 |
63 |
20 |
75 |
|
|
15 |
44 |
20 |
65 |
45 |
83 |
|
|
20 |
45 |
45 |
70 |
60 |
85 |
注：以上数据是避雷针的高度H=5米时的测试结果。主动提前前期放电避雷针保护半径的计算方式
设该避雷针的启动抢先时间为△T,则上行先导的抢先距离△L=V=V△T根据NFC-17-102标准所提供的计算方法，保护半径Rp按如下公式计算：Representaive=h(2D-H)+△L(2d+△h) ≧5D电机距离，它取决于被保护建筑的级别，对于III类保护对象，D值分别为20mm,45mm,60mm
RT-LR I类保护
RT-LR避雷针安装高度
H=避雷针高于被保护物的水平高度（m）
5
6
7
8
10
15
20
45
60
RT-LR-3.1
22
22
23
23
23
25
25
-
-
RT-LR-3.3
42
42
43
43
43
43
43
-
-
RT-LR-4.3
51
51
52
52
63
63
63
-
-
RT-LR-5.3
61
61
61
61
62
62
63
-
-
RT-LR-6.3
70
70
70
70
71
71
72
-
-
RT-LR II类保护
RT-LR-3.1
44
44
46
47
48
51
59
-
-
RT-LR-3.3
57
58
59
60
65
65
70
-
-
RT-LR-4.3
68
69
69
70
74
74
79
-
-
RT-LR-5.3
78
79
79
80
84
84
88
-
-
RT-LR-6.3
88
89
89
90
93
93
97
-
-
RT-LR III类保护
RT-LR-3.1
50
50
52
52
55
59
74
-
-
RT-LR-3.3
64
67
68
72
75
83
85
-
-
RT-LR-4.3
76
78
79
82
85
92
94
-
-
RT-LR-5.3
87
88
90
92
94
101
103
-
-
RT-LR-6.3
97
99
100
102
104
110
112
-
-
