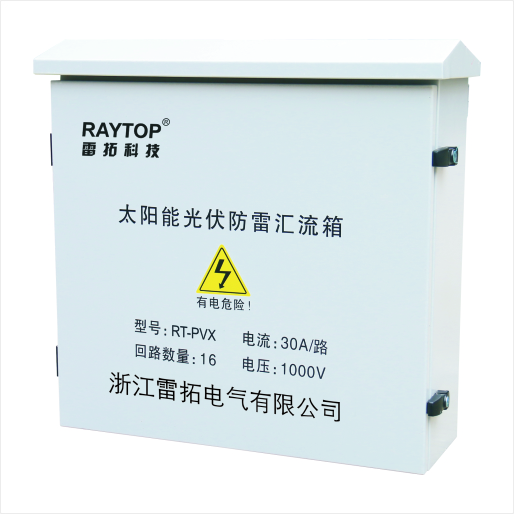

RT-PVX太阳能光伏汇流箱
在太阳能光伏发电系统中，对于大型光伏并网发电系统，为了减少光伏组件与逆变器之间连接线，方便维护，提高可靠型，一般需要在光伏组件与逆变器之间增加直流汇流装置。
用户可以在逆变器输入直流电压的范围内，把一定数量规格相同的光伏组件串联成一个光伏组件串列，再若干串列接入光伏汇流箱进行汇流，通过防雷器与断路器后输出至逆变器，简化了系统布线，提高了系统的安全。
1. 满足室外安装的使用要求
2. 同时接入16路太阳电池串列，每路电流******可达10A
3. 配有光伏专用高压防雷器，正负极都具有防雷功能
4. 采用正负极分别串联的四级断路器提高直流耐压值至不小于DC1000V
型号
RT-PVX
规格
4
6
8
10
12
16
18
20
光伏阵列输入电压范围(V)
DC
24-1000
光伏阵列输入路数
4回路
6回路
8回路
10回路
12回路
16回路
18回路
20回路
每路******电流(A)
10
输出端子规格（max）
SAK-10N
SAK-16N
SAK-25N
SAK-25N
SAK-35N
SAK-50N
SAK-75N
SAK-75N
